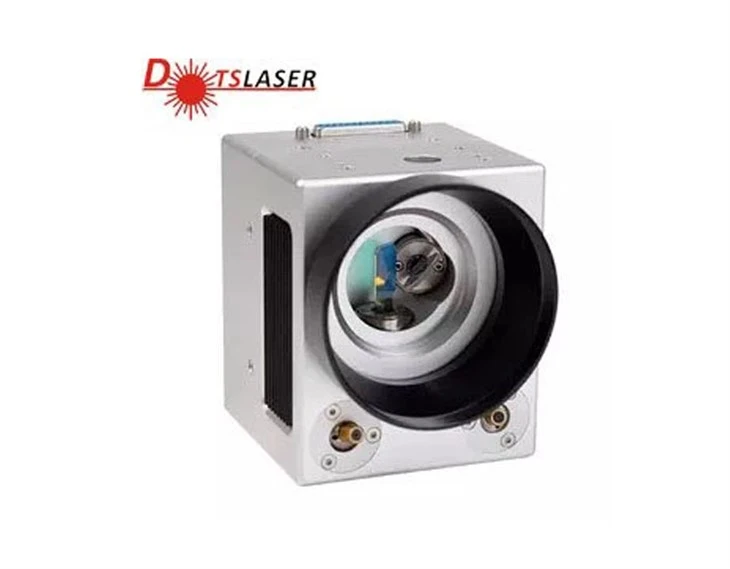

10mm ava skaneerimise pea
10mm ava skaneerimise pea
Toodete kirjeldus

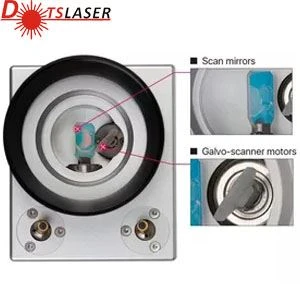

10 mm ava skaneerimise pea viitab komponendile lasergravüürisüsteemis, millel on skaneeriva peeglite jaoks 10 mm ava suurus. Skaneerimispead, tuntud ka kui galvanomeetri skannerite või galvo-skaneerijad, vastutavad laserkiire täpse kaldumise ja suunamise eest, et luua materjalile soovitud märgistus- või graveerimismuster, viies peeglid kiiresti suurepärase täpsusega.
10 mm avaga skannimispea kontekstis tähendab väiksem ava suurus tavaliselt seda, et skanner võib töötada suurel kiirusel ja pakkuda suuremat täpsust, mis sobib rakenduste jaoks, mis nõuavad keerukaid detaile ja täpseid graveeringuid. Seda tüüpi ava suurus ei ole tavaliselt mõeldud suure võimsusega laserite mahutamiseks (mis tavaliselt vajavad suuremaid avasid), muutes selle paremini sobivaks madalama võimsusega graveerimisrakenduste jaoks.
Lasergravüürisüsteemi valimisel kaaluge ava suurust, lähtudes vajalikust graveeringu täpsusest, keerukusest, tööalast ja laservõimsusest. 10 mm ava skaneerimise pea töötab keerukate detailide jaoks hästi väiksemates tööpiirkondades, kuid suuremahuliste projektide või suure võimsusega laserite jaoks vajalike projektide jaoks kaaluge suuremat ava suurust.
10mm ava skaneerimise pea on optiline vahemaa andur. Sellel on CDD automaatse positsioneerimise funktsioon, automaatse korrigeerimise funktsioon ning tõusu ja kokkutõmbumise kompensatsioonifunktsioon. Laserilõikamismasin on laseriga kiirgav laserkiire, mis on optilise tee süsteemi abil fokuseeritud suure võimsusega tihedusega laserkiiriks. Laserkiirit kiiritatakse tooriku pinnale, et toorikule jõuda sulamis- või keemistemperatuurini.
10 mm ava skaneerimispeal on kiire skaneerimise kiiruse, pika teravussügavuse ja suure skaneerimisnurga omadused. See on suurepärane, vastupidav ja hõlpsasti kasutatav. Sellel skannimispeal on äärmiselt kõrge simulatsiooni kiirus, madal müra, kõrge täpsus ja suurepärane temperatuuri stabiilsus. Selle valgust ülekandmine on valmistatud spetsiaalsest karastatud materjalist, millel on sujuv valguse ülekanne, kõrge temperatuurikindlus ja korrosioonikindlus.
1. sisend ava: 10 mm
2. hea lineaarsuse aste, kõrge eraldusvõimega väike triiv, täpne korduv positsioneerimine
3. kiire skaneerimine, stabiilne jõudlus, väike null triiv, tugev sekkumisvastane
4.ehitus rakendus: laser läbipaine ja kahemõõtmeline lokaliseerimine jne.
5. Valida saab kolme tüüpi lainepikkusi: 10,6um, 1064nm ja 355nm.
Tehnilised parameetrid
|
Töötemperatuur |
0-45 kraad |
|
|
Lineaarsus |
99.9% |
|
|
SeadistamineAeg |
Vähem või võrdne0.5ms |
|
|
Skaala triiv |
<40PPM/℃ |
|
|
NullTriiv |
<15μrad./ kraad |
|
|
Pikaajaline triiv 8 tunni jooksul |
<0.5mRad |
|
|
RMSVoolu- |
2.0A |
|
|
Tippvool |
15a (max) |
|
|
Maksimaalne skannimineNurk |
±15kraad |
|
|
Säilitustemperatuur |
-10 kuni +60 kraadi |
|
|
Resolutsioon |
12μrad |
|
|
Korratatavus |
8 μrad |
|
|
SisendAva |
10. 0 mm |
|
|
Tala nihe |
13,4mm |
|
|
MootorKaal |
120g |
|
|
Sagedus |
Vähem või võrdne 700Hz |
|
|
LainepikkusValikud |
355,532,840,1064,1550,10600, |
|
|
Servo ajamiplaadi spetsifikatsioon |
||
|
Sisendpinge |
± 15 VDC |
|
|
Liidese signaalid |
Digitaalne |
Xy 2-100 |
|
Analoog |
±5V, ±10V |
|
|
Analoogsignaali sisendtakistus |
200KΩ±1% |
|
|
Positsioonisignaali sisendtakistus |
1KΩ±1% |
|
|
Positsioonisignaali sisend skaala tegur |
0. 33v/ kraad |
|
|
Positsioonisignaali väljundi skaala tegur |
0. 33v/ kraad |
|
|
Töötemperatuur |
0-45 kraad |
|
|
Mõõt (L × W × H) |
75 × 50 × 28mm |
|
