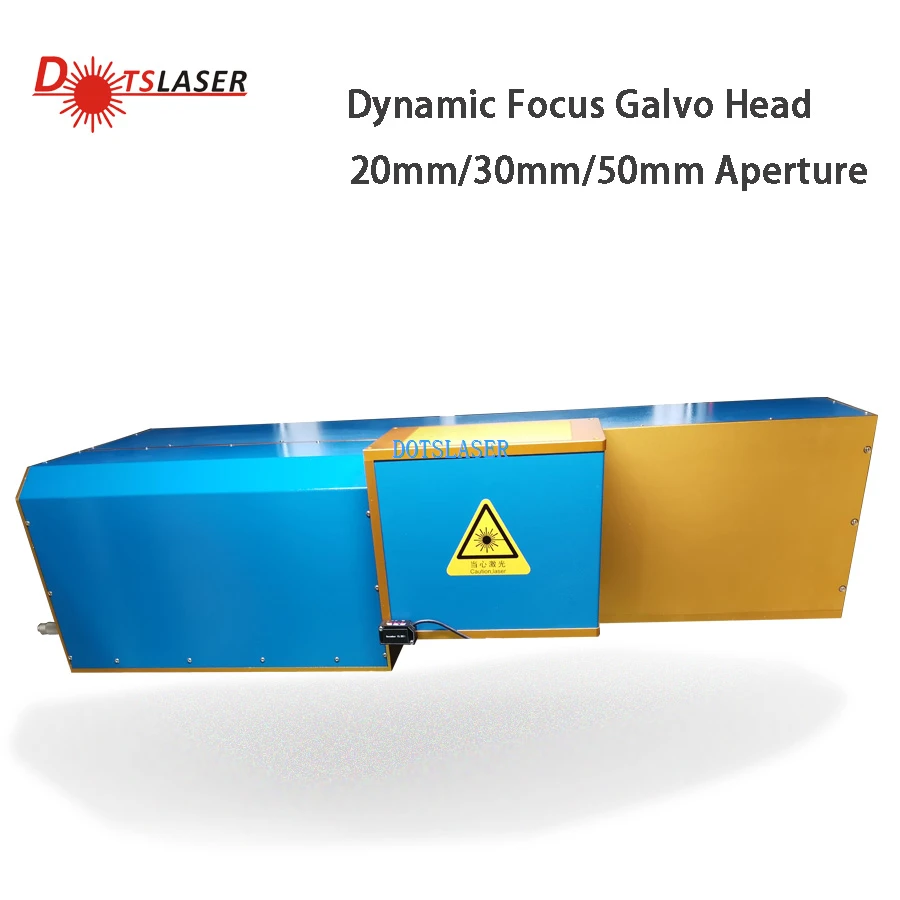

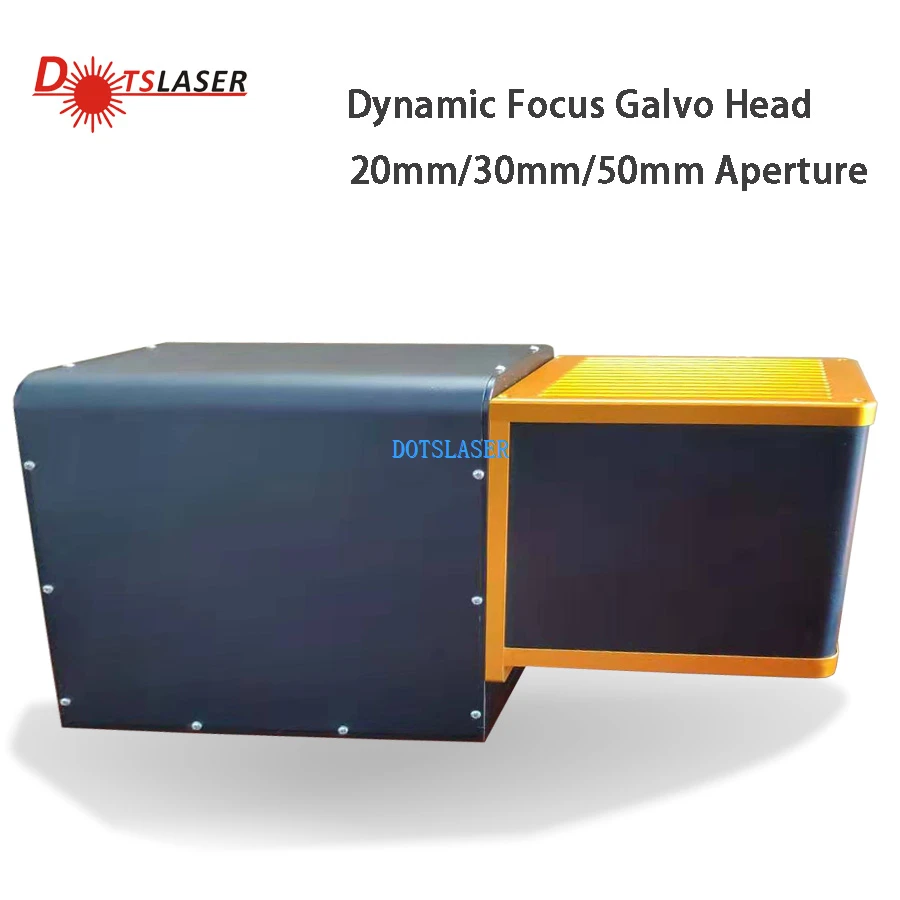

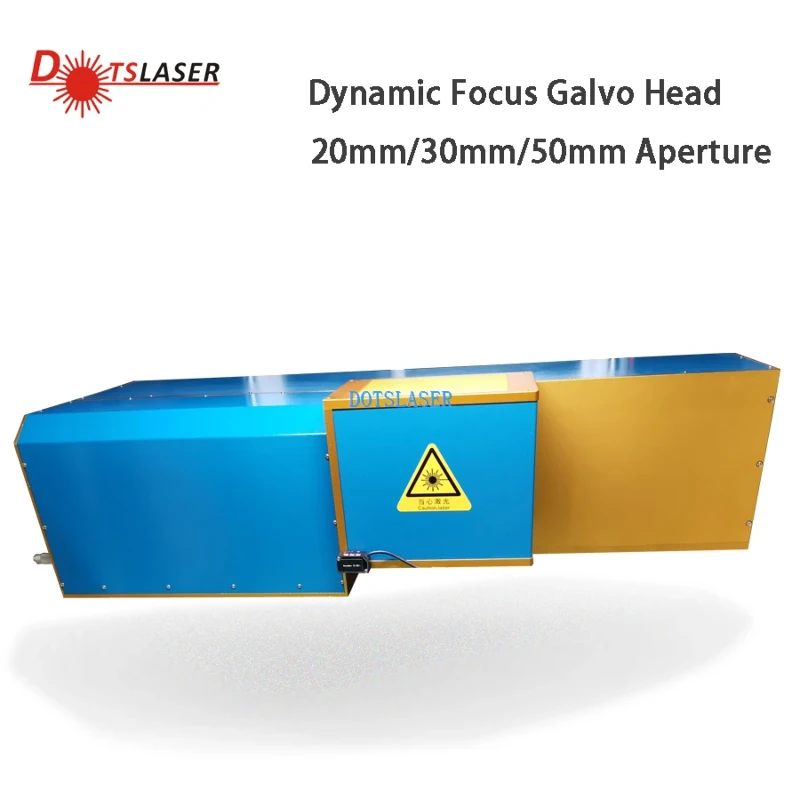

CO₂ Laser -skaneerimise pea
CO₂ Laser -skaneerimise pea
Toodete kirjeldus
Co₂ laser -skannimispea, tuntud ka kui galvo skanner või galvanomeetri skanner, on CO₂ laseri märgistamise või graveerimissüsteemide võtmekomponent. See vastutab laserkiire täpse suunamise eest kiiresti ja täpselt liikuvate peeglitega graveeritud materjalile. Need skannerid on spetsiaalselt loodud töötama koos CO₂ -laseritega, mida tavaliselt kasutatakse, nagu puit, akrüül, klaasi, paber, nahk ja palju muud.
Co₂ laser -skaneerimise pead koosnevad järgmistest põhikomponentidest:
Galvanomeetri mootorid
Need mootorid kontrollivad peeglite asukohta, muutes elektrilised signaalid mehaaniliseks liikumiseks. Kvaliteetsed galvanomeetri mootorid võimaldavad kiireid ja täpseid liigutusi, mille tulemuseks on kiirem graveeringukiirus ja täiustatud täpsus.
Peeglid
Skaneerimispeas olevad peeglid vastutavad laserkiir materjalile peegeldamise ja suunamise eest. Need peaksid olema valmistatud materjalist, mis on väga peegeldav laser lainepikkuste jaoks, tavaliselt kuld- või dielektrilise kattega, et säilitada kaaslajoritega seotud energiatasemeid.
Lääts
Lääts skaneerimispead vastutab laserkiire täpselt materjalile keskendumise eest, mille tulemuseks on puhtad ja täpsed märgid või graveeringud. See tehnoloogia võimaldab meil luua ilusaid ja keerulisi kujundusi mitmesugustele materjalidele hõlpsalt ja täpsusega.
Juhtimiselektroonika
Kontrollelektroonika hõlbustab tõhusalt lasermärgistussüsteemi elutähtsate komponentide, näiteks Galvo skanner, laserallika ja juhtimistarkvara suhtlust.
Co₂ laser -skaneerimise peaga on madal triiv, kõrge positsioneerimise täpsus ning usaldusväärne ja stabiilne töö, millel on suurepärane üldine jõudlus. See mahutab erinevate lainepikkuste ja energiatasemega läätsi ning vastab enamikule rakendusnõuetele, tagades süsteemi pikaajalise stabiilsuse.
CO₂ -laser -skaneerimispead läbib ranget materiaalset kontrolli ja kasutab küpset tootmisprotsessi. Võnkuv peegelsüsteem on kiire ja kiire servo juhtimissüsteem, mis koosneb sõidulauast ja kiirest võnkemootorist, mida kasutatakse peamiselt lasermärgistuse, laseri sisemise graveerimise, lavavalgustuse juhtimise, laser-löögi ja muu jaoks. Sellel on reguleeritav märgistusvahemik, kiire reageerimise aeg, suur märgistuskiirus ja optilise tee hea tihendamise jõudlus. Artikkel peaks säilitama positiivse tooni ja vältima negatiivset sisu.
Toodete parameetrid
| Lasertüüp | 10600nm RF CO2laserallikas |
| Töövaldkond | 300 × 300mm ~ 1200 × 1200mm |
| Sisendtala suurus | 2,5 ~ 10mm |
| X & y teljed peeglid ava suurus | 20mm/30mm/50mm |
| Liinimärgise kiirus | Vähem või võrdne 8, 000 mm/s |
| Positsioneerimiskiirus | 1 00, 00mm/s |
| Kirjutamiskiirus | 125cps |
| Astme reageerimise aeg (1% täisskaalast) | 940US |
| Astme reageerimise aeg (10% täisskaalast) | 1500US |
| Veaaja jälgimise aeg | Vähem või võrdne 440US |
| Viga ja täpsus | Lineaarsus 99,9% |
| Korratatavus (RMS) | ＜ 8 μrad |
| Võimendusviga | ＜ 5mrad |
| Null nihke | ＜ 5mrad |
| Pikaajaline triiv 8 tunni jooksul | ＜ 0. 5Mrad |
| Skaala triiv | ＜ 40 ppm/ kraad |
| Null triiv | ＜ 15 μrad/ kraad |
| Pakendi üksikasjad | Eksporditud puidust ümbris või vastavalt teie nõuetele |
| Garantii | 1 aasta |
| Osutatud müügijärgne teenus | Veebitoetus |
|
Võimsus ja signaal
|
|
| Sisendpinge | ± 24vdc |
| Hinnatud vool | 4A |
| Liidese signaal | |
| Digitaalne | Xy 2-100 |
| Masinate skannimisnurk | ± 12,5 kraad |
CO₂ -laser -skaneerimise pea valimisel kaaluge selliseid tegureid nagu skannimiskiirus, täpsus ja ava suurus, mis põhineb teie projekti konkreetsetel nõuetel. Lisaks on sujuva töö jaoks hädavajalik ühilduvus lasersüsteemi ja juhtimistarkvaraga. Lõpuks võib usaldusväärse kaubamärgi valimine tagada oma kaaslasermärgistuse või graveerimissüsteemi kvaliteedi, töökindluse ja pikaealisuse.
CO₂ Laser -skaneerimise pea See on lasermärgistusmasina oluline komponendi lisavarustus, millel on kaardistamise suure efektiivsuse, hea graafilise täpsuse ja moonutuste puudumine, mis parandab oluliselt laserimärgistuse kvaliteeti ja kiirust. See saavutab uue skannimiskiiruse taseme ja korduva positsioneerimise täpsuse. Täpselt optimeerime ja tellime kõiki optilisi komponente, et tagada parimate fookuse kvaliteedi ja stabiilsete protsessiparameetrid.
1. kvaliteeditagamine ja müügijärgne teenus
Seadmete garantiiaeg peab olema 12 kuud, kuna kliendid kasutavad seadmeid, paigaldamine ja silumine on lõpule viidud ning nõudluse vastu võetakse vastu seadme. Dotslaser osutab tootejärgsele teenustööle suure tähtsuse, kui toode on kasutajale tarnitud, asutas ettevõte kohe kasutaja järelmüügi teenusefaili ja jälgib regulaarselt kasutaja toote kasutamise olekut, lahendage ja vastake kõigile Kasutaja probleemid, said kasutaja teavitusteabe seadme tõrke kohta, ettevõtte töötajad saavad kiirele reageerida 2 tunni jooksul. Kui telefoni juhendamist on keeruline tõrkeotsingut, võivad meie ettevõtte tehnilised töötajad jõuda toetuse pakkumiseks 24 tunni jooksul kliendi saidile.
2. paigaldamine ja silumine
Enne masina paigaldamist pakub meie tehas teile põhistruktuuri paigaldusfaili, hea vajadus teile sinna 2 nädalat kohaletoimetamist, Dotslaseri insenerid jõuavad teie saidile ja kontrollivad masinat uuesti. Kokkuvõttes kõik tingimused vastavad seadme paigaldamise ja kasutuselevõtu nõuetele, seadmed transpordivad õigel ajal. Seadmete paigaldamise ja kasutuselevõtu aeg on umbes viis tööpäeva, esimesed kolm päeva on ühendatud süsteemi kasutamisega ja süsteem töötab pärast teenindusprojekti. Insener koolitab kvalifitseeritud operaatoreid järgmise kahe päeva jooksul seadmete põhiliste hooldusprotseduuride ja üldiste tööomaduste osas
3. teenuse tugi
Kui garantiiperioodil on süsteemi osas probleeme, on dotslaasiga hästi koolitatud teenindusinsenerid valmis osutama mobiiltelefonide kõnet või alustama kohapealset teenust, kui masinal on garantiiaja jooksul probleeme, võtke meiega ühendust otse otse !
