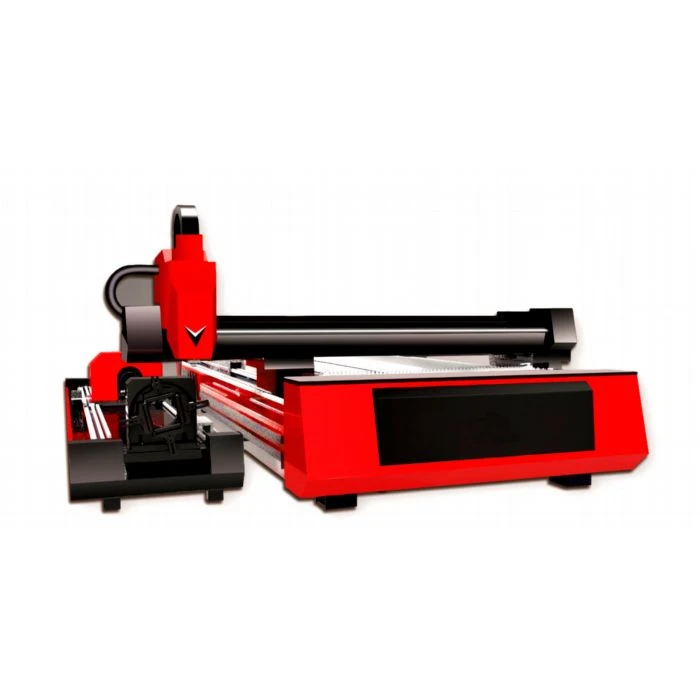

Laserlõikusmasina süsteem koosneb tavaliselt lasergeneraatorist, (välise) kiirguse ülekandekomponendist, töölauast (tööpingist), mikroarvuti arvjuhtimiskappist, jahutist ja arvutist (riist- ja tarkvara).
1) Tööpingi peamine masinaosa: laserlõikamismasina masinaosa, mehaaniline osa, mis realiseerib X-, Y- ja Z -telje liikumist, sealhulgas lõiketööplatvorm. Seda kasutatakse lõigatava tooriku paigutamiseks ja seda saab vastavalt juhtimisprogrammile õigesti ja täpselt liigutada, tavaliselt ajab seda servomootor.
2) Lasergeneraator: seade, mis genereerib laservalgusallika. Laserlõikamise eesmärgil, välja arvatud mõned üksikud juhtumid, kus kasutatakse YAG-tahkislasereid, kasutavad enamik neist CO2-gaaslasereid, millel on suurem elektri-optilise muundamise efektiivsus ja suurem väljundvõimsus. Kuna laserlõikamine nõuab kõrgkiirte kvaliteeti, ei saa lõikamiseks kasutada kõiki lasereid. Gaussi režiim sobib vähem kui 1500 W, madala järjestusega süsinikdioksiidlaseritele 100W-3000W ja mitmemoodilisele üle 3000W.
3) Väline optiline tee: murdumispeegel, mida kasutatakse laseri suunamiseks nõutud suunas. Selleks, et vältida valgusvihu talitlushäireid, peavad kõik peeglid olema kaitstud kaitsekattega ning läätsede saastumise eest tuleb sisse viia puhas positiivse rõhuga kaitsegaas. Hea jõudlusega läätsekomplekt fokuseerib lõhe ilma lahknurgata lõpmata väikesesse kohta. Üldiselt kasutatakse objektiivi fookuskaugusega 5,0 tolli. 7,5-tollist objektiivi kasutatakse ainult paksude materjalide jaoks> 12mm.
4) Numbriline juhtimissüsteem: kontrollige tööpinki, et realiseerida X, Y, Z telje liikumist, ja kontrollige ka laseri väljundvõimsust.
5) Reguleeritud toide: ühendatud laseri, CNC tööpingi ja toitesüsteemi vahel. Peamiselt mängivad rolli väliste elektrivõrkude häirete ärahoidmisel.
6) Lõikepea: see sisaldab peamiselt selliseid osi nagu õõnsus, teravustamisläätse hoidik, teravustamislääts, mahtuvuslik andur ja lisagaasi otsik. Lõikepea juhtimisseadet kasutatakse lõikepea liikumiseks vastavalt Z -teljele vastavalt programmile ja see koosneb servomootorist ning kruvist või hammasrattast ja muudest jõuülekande osadest.
7) Operatsioonilaud: kasutatakse kogu lõikamisseadme tööprotsessi juhtimiseks.
8) Veejahuti: kasutatakse lasergeneraatori jahutamiseks. Laser on seade, mis muudab elektrienergia valgusenergiaks. Näiteks CO2 gaaslaseri muundumiskiirus on üldiselt 20%ja ülejäänud energia muundatakse soojuseks. Jahutusvesi eemaldab liigse soojuse, et lasergeneraator töötaks normaalselt. Jahuti jahutab ka tööpingi välist valguse teekonna peegeldajat ja teravustamispeeglit, et tagada stabiilne valgusvihu kvaliteet ja vältida tõhusalt läätse deformeerumist või purunemist liigse temperatuuri tõttu.
9) Gaasiballoonid: sealhulgas laserlõikusmasina töökeskkonna gaasiballoonid ja lisagaasiballoonid, mida kasutatakse laseriga võnkumiseks mõeldud tööstusliku gaasi täiendamiseks ja lõikepea lisagaasi tarnimiseks.
10) Õhukompressor, õhupaak: varustage ja hoidke suruõhku.
11) Õhkjahutusega kuivati, filter: kasutatakse puhta ja kuiva õhu varustamiseks lasergeneraatorile ja valgusvihule, et rada ja helkur normaalselt töötaksid.
12) Ventilatsioonitolmu koguja: eemaldage töötlemisel tekkiv suits ja tolm ning viige läbi filtreerimine, nii et heitgaaside väljavool vastab keskkonnakaitsenormidele.
13) Räbu tühjendusmasin: eemaldage töötlemisel tekkinud jäägid ja jäägid.
