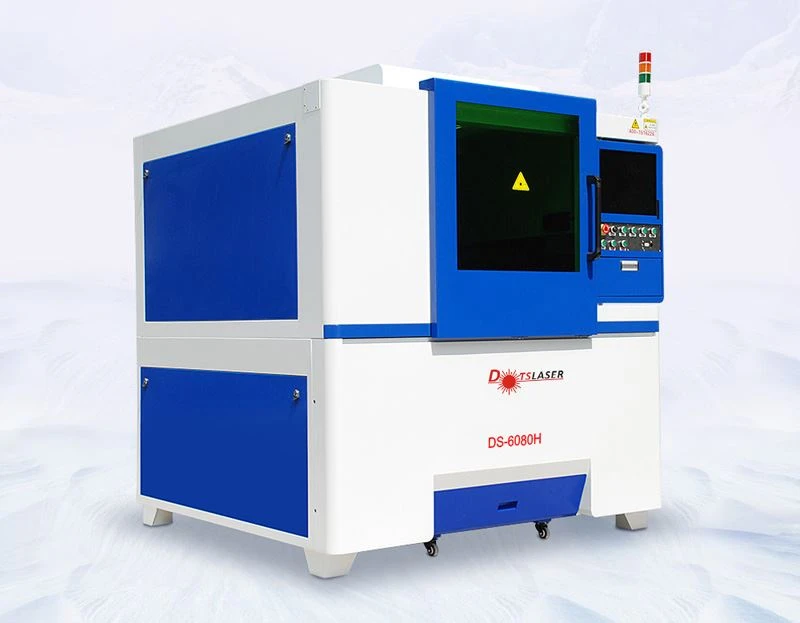

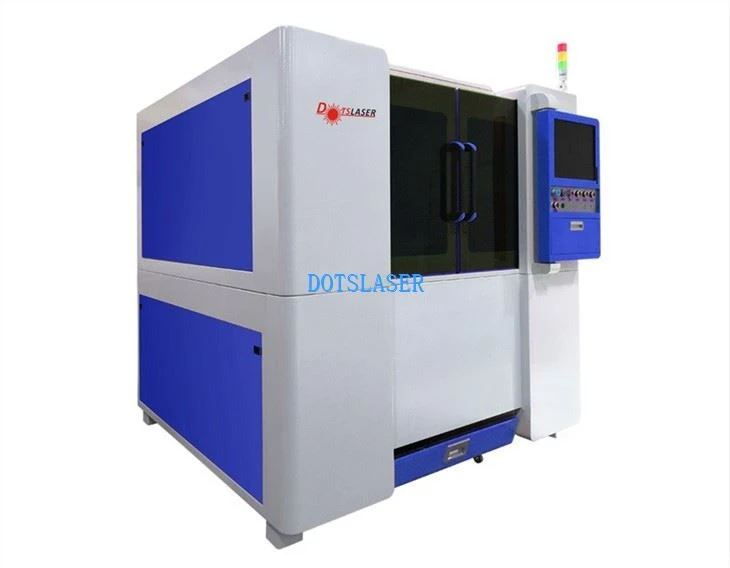

PCB plaadi laserlõikamine
Maksimaalne lõikamine 6 mm vasest ja alumiiniumist aluspinnast.
Lõikeväli on valikuline.
Lõikematerjal on lai, sealhulgas messing, vask, alumiinium, roostevaba teras, PCB-plaat jne.
Laseri võimsus: 1000 W-3000W
PCB plaadi laserlõikamine
Toodete kirjeldus
PCB-plaadi laserlõikamisel on lai valik rakendusi ja see võib töödelda paljusid materjale, nagu vask, alumiinium, roostevaba teras, raud, trükkplaadid ja magnetmaterjalid. Vormingu suurus on valikuline ja pikkust saab kohandada vastavalt kasutaja töötlemisnõuetele. Lõikekiirus on kiire, efekt on sujuv ja tasane, sisselõige ei oma mehaanilist pinget ning see on sile ja tasane ilma nihketa.

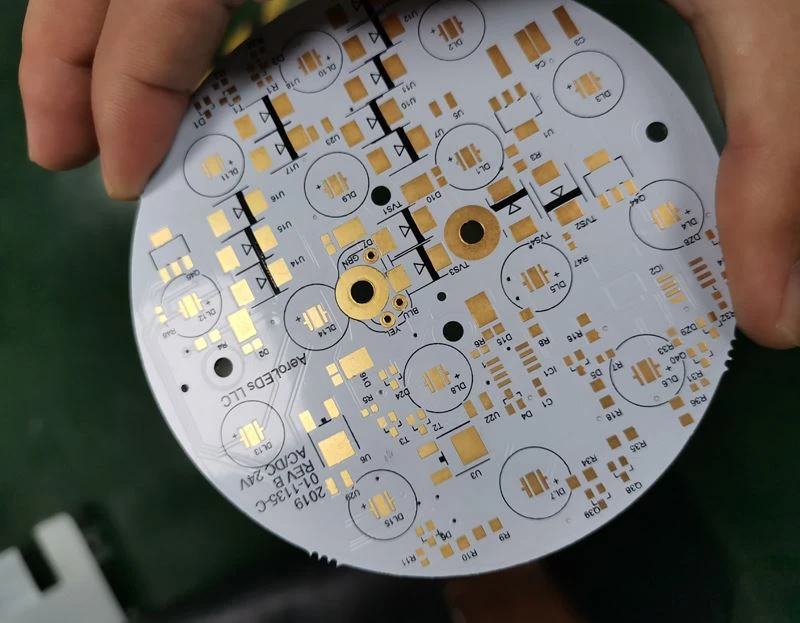

Esiteks vaatame, kuidas lõigata PCB-plaati, trükkplaati, vasest ja alumiiniumist alusplaati täppis-laserlõikesüsteemiga.
Omadused ja jõudlus
★ Marmorist alus.
★ Täielikult suletud pukk-topeltajamiga struktuur.
★ Keskkonnakaitse ventilatsioonisüsteem.
★ Anti väga laserpeegeldav kiudlaseri generaator

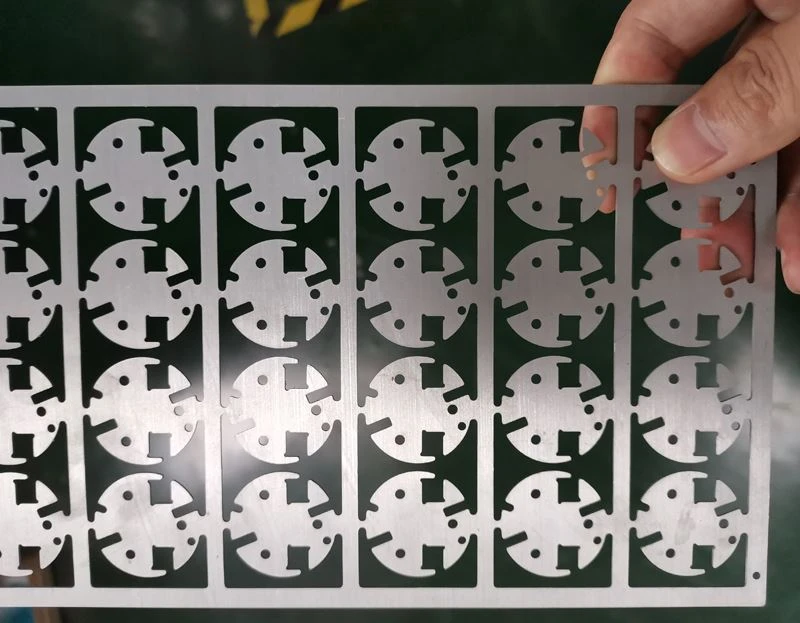

Väikese formaadiga vase ja alumiiniumi substraadi lõikamine
★ Pikaajaline partii stabiilne lõikepaksus alla 6 mm, vasest ja alumiiniumist substraatide lõikepaksus 6 mm;
★ Vormingu suurus on valikuline ja pikkust saab kohandada vastavalt kasutaja töötlemisnõuetele.
★ Lai valik töötlemismaterjale, ei saa töödelda mitte ainult vaske, alumiiniumi, vaid ka roostevaba terast, rauda, PCB-plaate, erinevaid sulameid jne.
Tehniline parameeter
| Mudel | DS-60680H |
| Laseri võimsus | 1000W/1500W/2000W/QCW750W |
| Laseri lainepikkus | 1070±10nm |
| Lõikevahemik | 600mm * 800mm (muu vahemik on kohandatav) |
| Lõikejoone laius | 0.05~0,15 mm (sõltub materjalist) |
| Lõike paksus | Vähem kui 3mm/6mm (alumiinium, vask) või sellega võrdne |
| Lõikekiirus | 5000-20000mm/min (sõltub materjalist) |
| Lõikamise täpsus | ±0,02 mm |
| Õhusurve lõikamine | 1.2-2.8 MPa (soovitatav on kasutada kõrgsurve lämmastikku) |
| Nimivoolutarve | 10KW/18KW |
| Toiteallikas | AC220V/60A, 380V/40A |
| Jahutus | Vesijahutus |
| Töökeskkond | Vibratsiooniallikas puudub, hea ventilatsioon, temperatuur 10-38 kraadi |
| Mõõtmed | L1820mm*L1750mm*K1950mm |
| Kaal | 1800 kg |

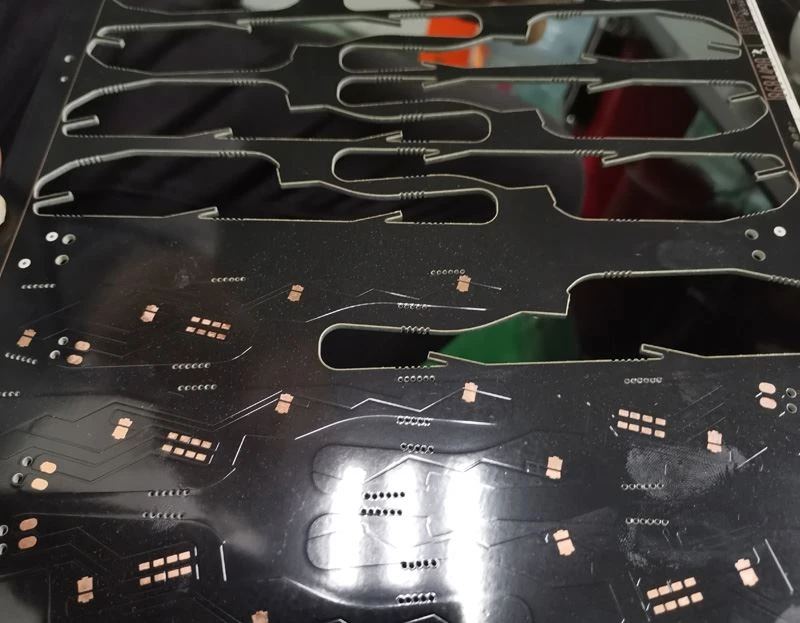

PCB plaatide lõikamissüsteemi lühitutvustus

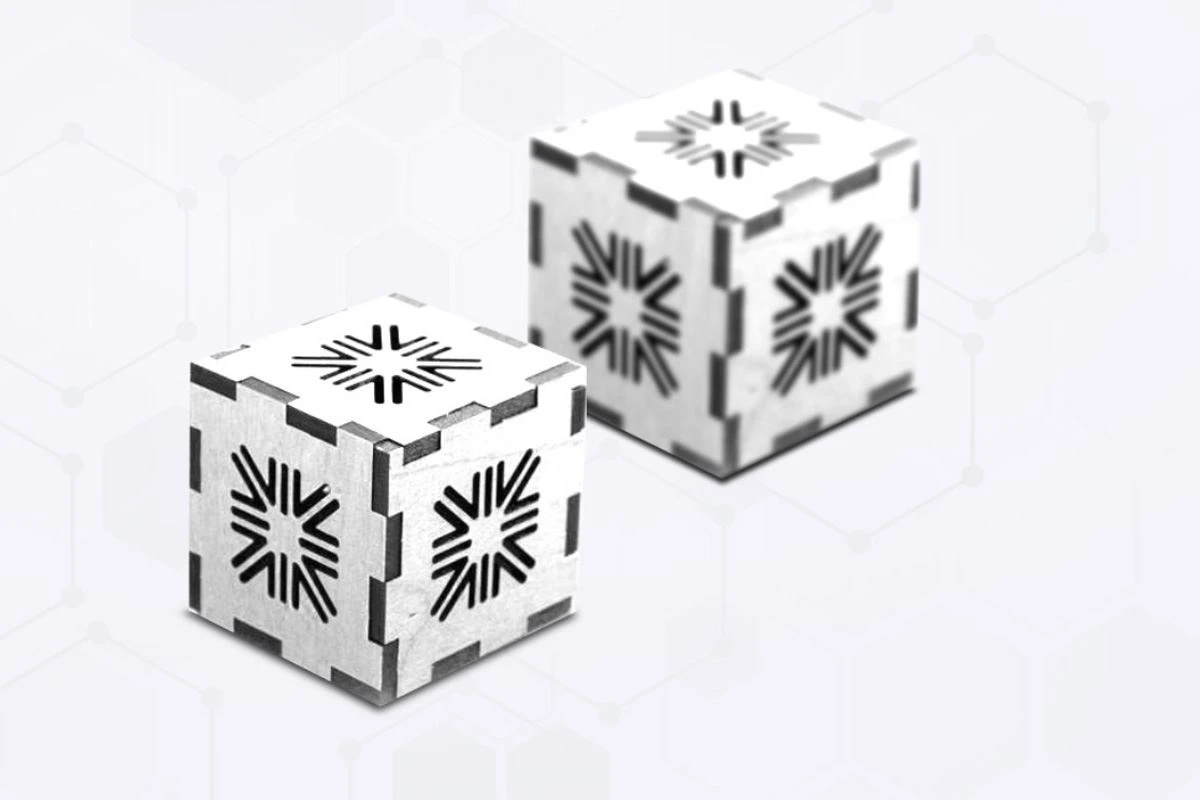

Kitsas lõikeõmblus, väike plaadi deformatsioon
★ Laserlõikamisel on väike kuumusest mõjutatud tsoon ja väike plaadi deformatsioon
★ Lõikeõmblus: {{0}},05–0,15 mm
★ Laserlõike kiirus on kiire ja lõikel puudub mehaaniline pinge.
★ Kõrge töötlemistäpsus, hea korratavus, materjali pinda ei kahjusta ★ Täpsus: ±0,02 mm

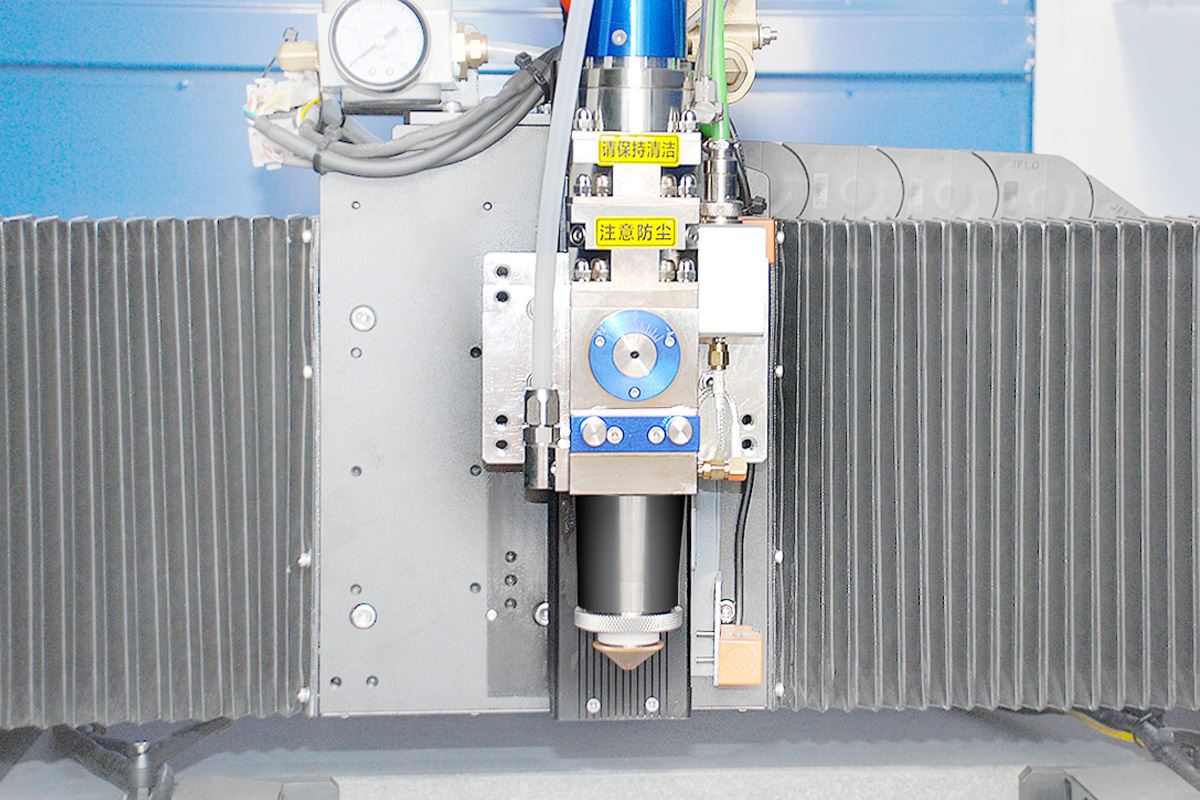

Lõikerada optimeeritakse automaatselt
★ Ühildub mitme failivorminguga, näiteks DXF, GERBER.
Aktiivne kaitsesüsteem
Kokkupõrkevastane kaitse
★Lõikepea ja lõikepind hoitakse kogu aeg ohutus kauguses. Samal ajal on sellel kokkupõrkeohu vähendamiseks puutetõkkefunktsioon.
Arukas reisikaitse
★ Tuvastab automaatselt liikuvate osade tööpiirkonna ja kõrvalekallete ilmnemisel annab süsteem tundlikku tagasisidet ja käsk viivitamatult peatada, tagades seadmete ohutuse.
Süsteemi nutikas alarm.
★ Seadmete enesekontroll, põhiliidese ebanormaalne häirekuva, vähendab varjatud ohte ja parandab seadmete kõrvalekallete uurimise tõhusust.C
Klient tuleb DOTSLASERI tehasesse
Saatmine ja pakkimine
