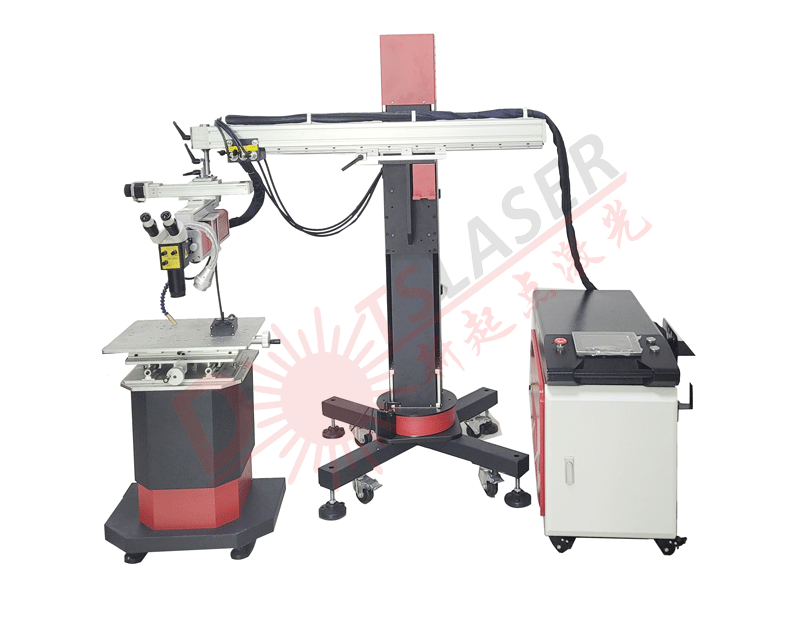

Hallituskiu laserkeevitusmasin

Hallituskiudlaserkeevitusmasin on praegune täiustatud keevitusseade. See on spetsiaalselt vormitööstuse jaoks mõeldud keevituslaserseade. Seda kasutatakse täppisvormide parandamiseks ja toote valmistamisest põhjustatud vigade parandamiseks.

Küsi pakkumist

Toote tutvustus

Hallituskiu laserkeevitusmasin

Toodete kirjeldus

Hallituskiudlaserkeevitusmasin on keevitustehnoloogia valdkonnas revolutsiooniline toode. See kasutab täiustatud lasertehnoloogiat, et pakkuda kvaliteetset ja täpset keevitust erinevatele vormidele. Mould Fiber Laser keevitusmasin on praegune täiustatud keevitusseade. See on spetsiaalselt vormitööstuse jaoks mõeldud keevituslaserseade. Seda kasutatakse täppisvormide parandamiseks ja toote valmistamisest põhjustatud vigade parandamiseks. Oma kompaktse struktuuri ja kasutajasõbraliku liidesega on see mitmekülgne tööriist erinevate materjalide, nagu roostevaba teras, alumiinium ja messing, keevitamiseks.

Mould Fiber Laser keevitusmasina eelised

1. Pärast seda, kui laser läbib optilise kiu, muutub koht ühtlasemaks ja stabiilsemaks, mis parandab keevisõmbluse kvaliteeti. Pärast laserkiire fokuseerimist on väikesel valguspunktil suur võimsustihedus ja seda saab täpselt positsioneerida. See on spetsiaalselt optimeeritud hallituse parandamiseks, tugevama asjakohasuse ja parema efektiga.

2.Täiustatud automaatse varjutussüsteemi kasutamine välistab laseri stimuleerimise töötajate silmadele töötamise ajal.

3.Mikroskoobi ja liikuva X-teljega CCD kaamerasüsteem kõrge positsiooniga keevitamiseks.

4. Kolmemõõtmeline nool aitab teil lahendada suurte vormide parandamise probleemi ilma vormi liigutamata ning juhtkangi abil juhitakse tõlkeetapi (200 mm × 300 mm automaattõlkeetapp) liikumist. Suurte ja ülisuurte vormide laserremonti on lihtne teostada teravate tööriistade, pika eluea ja suure täpsusega;

5. Suure täpsusega märgistus, kiire, kontrollitav graveerimissügavus.

6.Töölaud võib olla mootoriga või käsitsi.

7.Koha suurust on eraldi reguleeritud.

Rakendused

Mould Fiber Laser keevitusmasinat kasutatakse erinevates 3C elektroonilistes digitaalsetes toodetes, mobiiltelefonides, mänguasjades, autodes, mootorratastes ja muudes hallituse tootmise ja vormimise tööstusharudes.

Laserkeevitustraadi kasutamine vormi parandamiseks võib kasutatud vormi uuesti kasutada, mis säästab oluliselt vormi tootmiskulusid ja parandab töö efektiivsust.

Hallituskiudlaserkeevitusmasina tehnoloogiat saab rakendada ka tootmisdisaini või vormi suuruse muutmiseks ja moodustamiseks, tootmistsükli ja vormi tootearenduse aja lühendamiseks.

Sobib täppismehaaniliste seadmete parandamiseks ja keevitamiseks, erinevate metallkonstruktsiooniosade ning kuld- ja hõbeehete keevitamiseks.

Parameetrid

EI.	Nimi	Hallituslaserkeevitusmasin
1	Masina mudel	DS-1500
2	Laseri võimsus	1500W
3	Laseri lainepikkus	1080±10nm
4	Impulsi laius	1-100 ms
5	Laseri sagedus	1-1000Hz
6	Punkti suuruse reguleeritav vahemik	0.3-2mm
7	Jahutussüsteem	Vesijahutus
8	Töölaua reisimine	200x300mm
9	Nimivoolutarve	7 kW
10	Laser mudel	CW
11	Võimsusvahemik	0-100%
12	Vaatlussüsteem	Mikroskoop (pööratav 360 kraadi) või ekraan
13	Kaitsegaas	Argoon
14	Kiudkaabli pikkus	8m
15	Toiteallikas	Standardne kolmefaasiline 220v ± 5% /50Hz/20A;
16	Jahutusmeetod	Vesijahutus (kahe temperatuuriga ja topeltjuhtimine)
17	Nimivõimsus	5,6 kW
18	Keevitamise sügavus	Väiksem või võrdne 3.0 mm (sõltub materjalist)
19	Fiber südamiku läbimõõt	50 μm
20	Toiteallikas	Toiteallikas

toote võtmetehnoloogiad

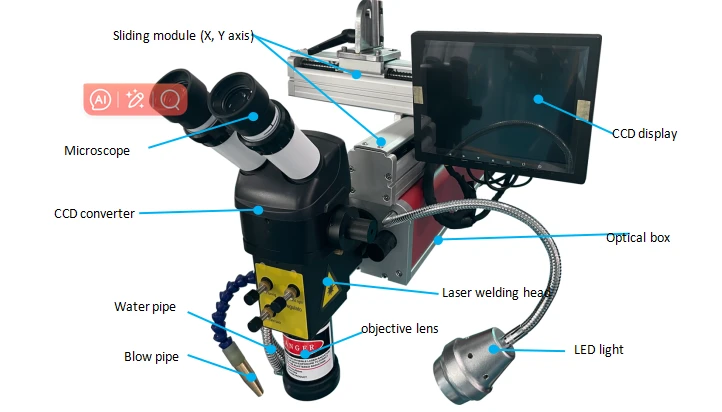

product-722-412

01.

Mikroskoop: kõrglahutusega vaatlusaken, ülitäpsed keevitustooted.

Objektiivobjektiiv: laserfookus.

Laserkeevituspea: laseri teisenduskomponent, reguleerige laservalguse asendit.

Puhu toru: kaitsegaasi väljundport.

Libisev moodul: liigutage laserpead edasi, tagasi, vasakule ja paremale (elektriline).

LED valgusti:Valgusallikas mikroskoobi jaoks.

Optiline kast:Fiiberoptiliste kaablite ja muude toitekaablite paigutamine.

Veetoru:Objektiivne külma vee tsirkulatsioonisüsteem.

CCD muundur:CCD-ekraani teisendamine.

CCD ekraan:Keevitamise vitriin.

02.

Hallituskiudlaserkeevitusmasin on ehitatud täiustatud lasergeneraatoriga, mis on väga tõhus ja energiasäästlik. See tarbib vähem energiat, tagades samal ajal ühtlased ja stabiilsed keevitustulemused. Võrreldes traditsiooniliste keevitusmasinatega on sellel ka madalad hoolduskulud, mis säästab teie aega ja raha pikas perspektiivis.

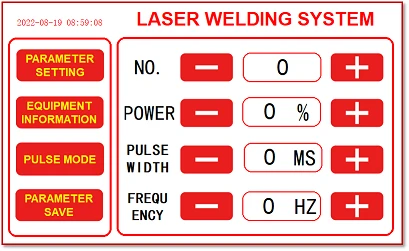

Juhtpaneeli toimingud

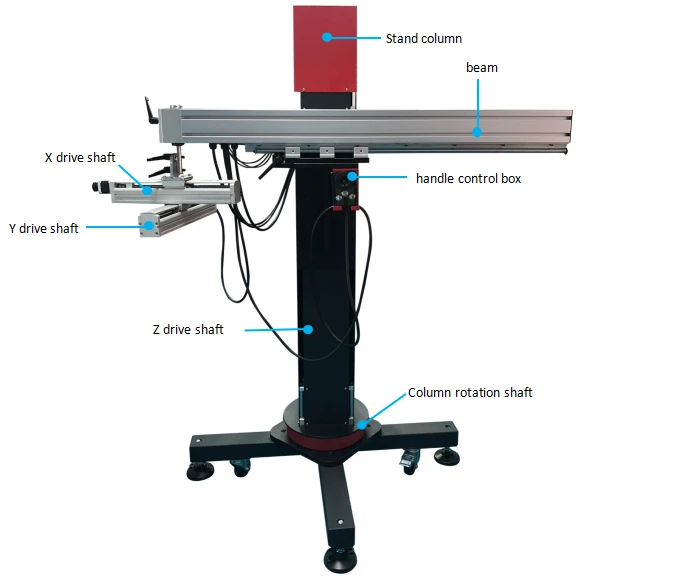

Üldine struktuuriskeem

Garantii ja järelmüük

a. Garantii

Üks aasta laserallika jaoks, üks aasta muude tarvikute jaoks, nagu galvanopea, objektiiv, juhtplaat, toiteallikas, kulumaterjalid, nagu klaviatuur ja hiir, ei kuulu garantii alla.

DOTSLASER lubab hooldada tooteid, mis on toodetud ja saadetud ametliku lepingu alusel, ning garanteerib, et iga remonditud masin töötab korralikult, kui seda kasutatakse.

DOTSLASERil on õigus parandada või asendada toode garantiiajal, kui sellel on materiaalne või tehniline probleem. Tavaolukorras võtame hoolduse eest tasu. See on tasuta, kui masinal on erilisi probleeme.

b. Garantii ulatus

DOTSLASER ei paku tasuta garantiiteenust järgmistel juhtudel: toode või osad on kahjustatud muutmise, lahtivõtmise, ilma loata täiustamise tõttu; toode või osad on kahjustatud hädaolukorra või hooletuse tõttu; toode või osad on kahjustatud säilivuse puudumise tõttu ... ... kliendid vastutab kasutusjuhendi juhiste õppimise ja masina nõuetekohase kasutamise eest. Ebanormaalsest tööst tingitud kahjustused ei saa garantiiteenust. Lisatarvikud ei kuulu garantii alla.

Kliendid peaksid esitama kirjaliku taotluse 30 päeva jooksul niipea, kui nad avastavad garantiipiiridesse kuuluva probleemi. Ükski kolmas osapool ei tohiks olla hooldusprotsessi kaasatud ning samuti ei tohiks kaasata tooteid või osi, mida DOTSLASER ei tooda.

c. Tehniline tugi ja tootehooldus

Pöörduge Dotslaseri inseneriga, mis tahes kasutamisel ilmnevad probleemid, ja tehke tõrkeotsing inseneri juhendamisel.

Kõik parandamist või väljavahetamist ootavad tooted tuleks paigutada DOTSLASERi pakutavatel juhtudel, vastasel juhul võtab DOTSLASER tasu võimalike kahjustuste eest.

Kui kliendid saavad DOTSLASERi tooteid, kontrollige, kas toode on kahjustatud ja kas tarvikud on komplektsed või mitte.

DOTSLASER arendab pidevalt uusi tooteid, selle faili teave ja parameetrid võivad muutuda. Kõik tehnilised parameetrid on lepingu objektiks.

Ülaltoodud garantii- ja müügijärgsed klauslid on ainult viitamiseks ja nende suhtes kehtivad formaalsed erinevused.

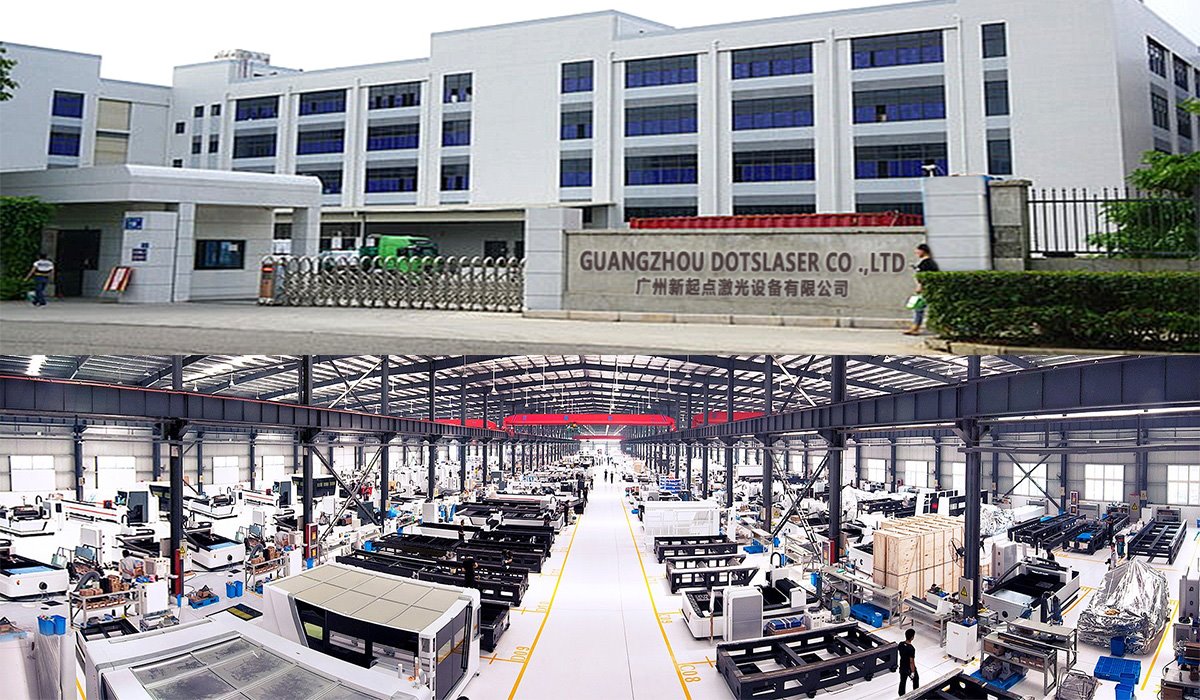

Tehas
